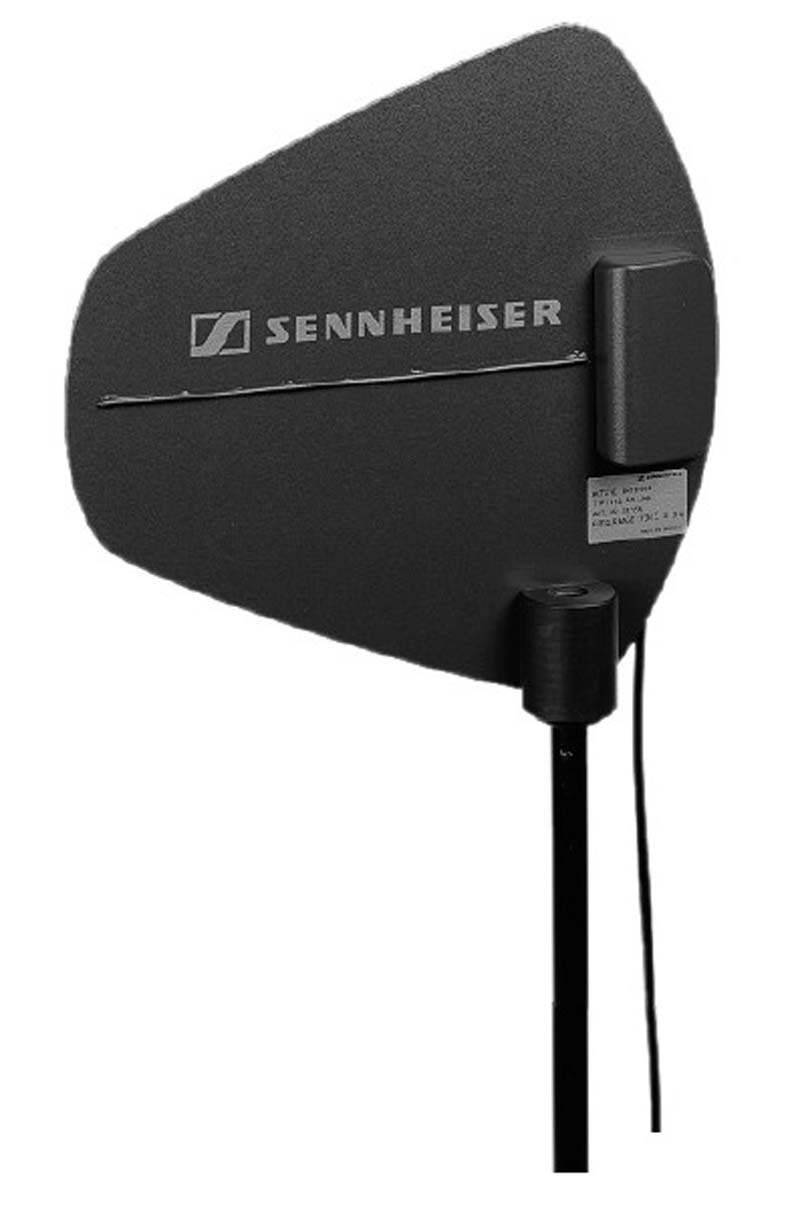

Aktive direktionale Antenne mit integriertem Antennenbooster. Der A 12 AD-UHF hat eine umschaltbare Bandbreite von 24 MHz, welche innerhalb des Frequenzbereichs von 450-960 MHz angepasst werden kann. Der integrierte Booster empfängt den nötige Kraft direkt über das Antennenkabel vom Empfänger.

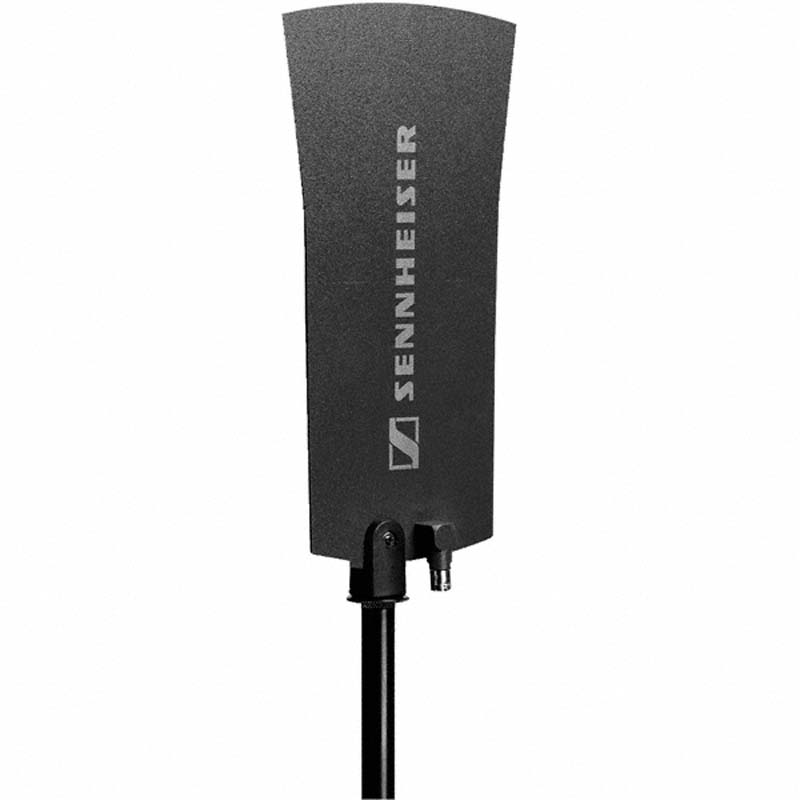

Passive Richtantenne. Sende-und Empfangsantenne. Bereich: 450 -960 MHz Öffnungswinkel: ca. 100 Grad Vor-/Rückverhältnis: ?14 dB
Antennen-Frontmontage Set zur Verlegung der Antennenanschlüsse an die Rackfront bei Einsatz von EM 100 G2, EM 300 G2, EM 500 G2 oder SR 300 IEM G2 zusammen mit dem Rack-Montage Set GA 2 - Einfache Verlegung der Antennenanschlüsse an die Rackfront -Passend für EM 100 G2, EM 300 G2, EM 500 G2 oder SR 300 IEM G2 zusammen mit dem Rack-Montage Set GA 2 -2 BNC-Kabel und Montagezubehör im Lieferumfang
Passive Rundstrahlantenne. Sende- und Empfangsantenne. Einsetzbar im Frequenzbereich 450-960 MHz. Impedanz 50 Ohm Anschlussstecker BNC Audio-Übertragungsbereich 450 - 960 MHz

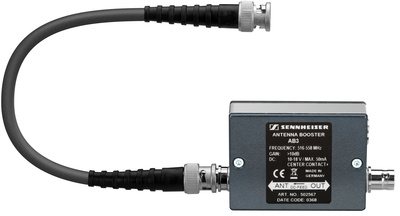

Antennenbooster, Mit einer Schaltbandbreite von 42 MHz und 10dB Verstärkung passt dieser Antennenbooster genau zur Leistungscharakteristik der ew G3 Empfänger. Bis zu zwei AB 3 je Diversity-Zweig sorgen für eine Kompensation von Verlusten auf den HF-Kabeln. Die Spannungsversorgung der Booster erfolgt über ASA 1 / NT 1-1.

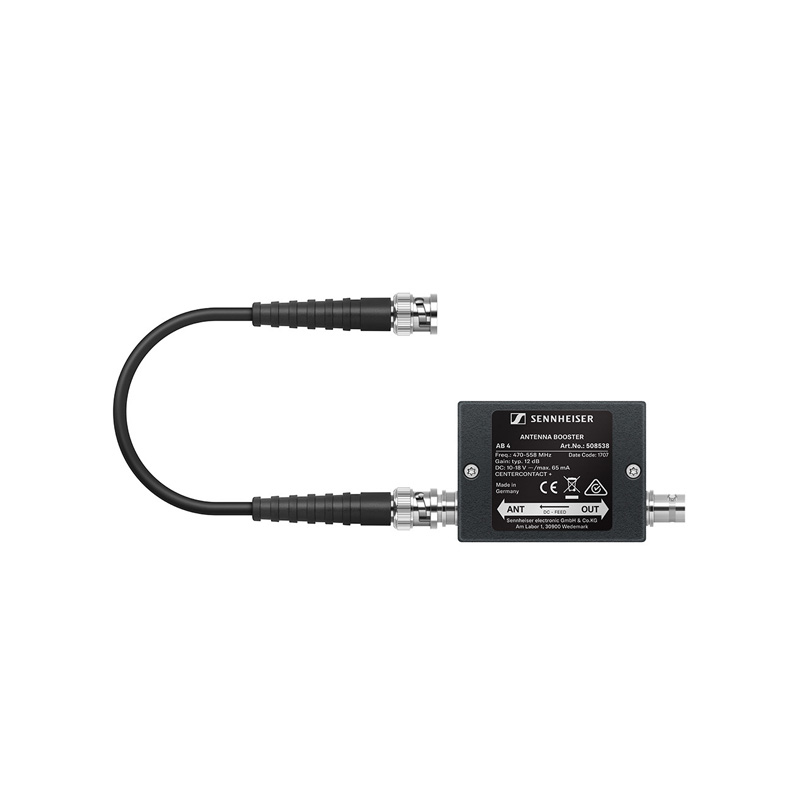

Der AB 4 is ein filternder, integrierter Antennenverstärker mit BNC-Anschlüssen. Er verstärkt das eingehende Singal um typisch 12dB und verhindert so Signalverluste bei langen Kabeln. Der AB 4 ist vollkompatibel mit allen evolution wireless Systemen. Zusätzlich sind die Filter des AB 4 auf Frequenzen bis 88 Mhz erweitert worden. Features Verstärkt das Antennensingal um typ 12dB Keine gesonderte Stromversorgung nötig Kompaktes Metallgehäuse Verstärkt Singal um typ. 12dB Keine gesonderte Stromversorgung nötig Kompaktes Metallgehäuse Dimensions 12,5 x 8,2 x 2,6 cm Weight 184g
Breitband-Antennenverstärker, Ganzmetallgehäuse, 5 - 15 dB einstellbar, 470 - 866 MHz, LED-Anzeige Der AB 3700 ist ein Breitband-Antennenverstärker mit einer vierstufigen einstellbaren Verstärkung von bis zu 15 dB zum Ausgleich von Kabeldämpfung. Integriert ist der Antennenverstärker bereits bei den Breitband-Antennen A 3700 (Rundstrahl) sowie der AD 3700 (Richtantenne) und dient der Verbesserung der Übertragungssicherheit bei Mehrkanalanlagen. Leistungsmerkmale Spritzwassergeschütztes Metallgehäuse; Breitbandige Ausführung; Vierstufig einstellbare Verstärkung; Betriebsanzeige mit zwei Multicolor-LEDs; Automatischer Bypass bei Ausfall der Boosterspeisung; Technische Daten: Frequenzbereich: 470 - 866 MHz; Einstellen der Verstärkung: -3dB (Bypass-Einstellung), 5, 10, 15dB; Intermodulationsfestigkeit OIP3: mind. 32 dBm; Impedanz: 50 Ohm; Spannungsversorgung: 9 - 15VDC, über Antennenkabel; Stromaufnahme: 110 - 130 mA; HF-Anschlüsse: BNC; Montage: 3/8"- und 5/8?- Stativgewinde; Maße: 80 x 64 x 24 mm; Gewicht: ca. 265g
Aktive UHF-Antenne, Rundstrahl, Booster schaltbar, 470 - 866 MHz, LED-Anzeige

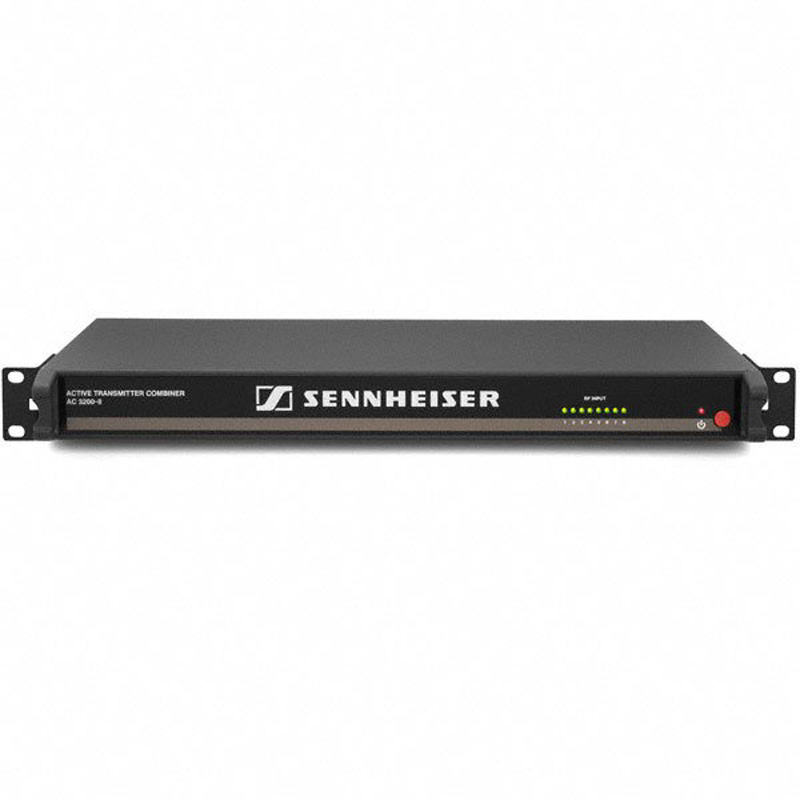

Antennen-Combiner, aktiv, 8 auf 1, High Gain, 19"/1HE

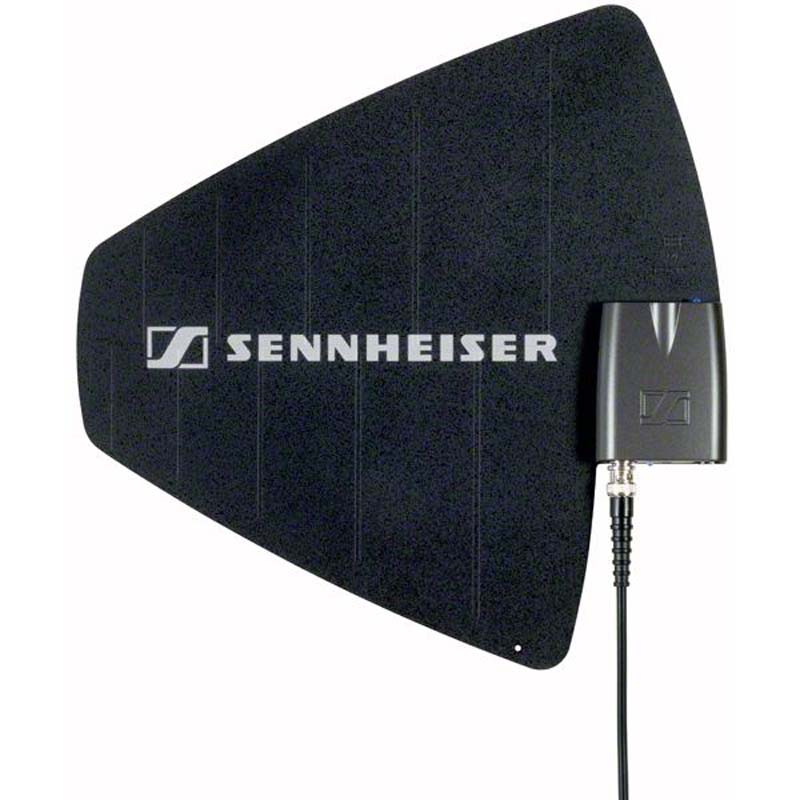

Aktive UHF-Antenne, Richtantenne, Booster schaltbar, 470 - 866 MHz, LED-Anzeige Die AD 3700 ist eine aktive Breitband-Richtantenne mit integriertem Antennen-Verstärker AB 3700. Die Antenne geeignet sich für alle Geräte der Serie EM3731/3732 sowie für die Empfänger EM2000/2050. Durch den Einsatz der AD 3700 wird die Übertragungssicherheit bei Mehrkanalanlagen verbessert. Leistungsmerkmale Hohe Empfangsqualität; Öffnungswinkel: ca. 100°; Vor- und Rückverhältnis: >= 14 dB; Gewinn: ca. 5 dB; Technische Daten Frequenzbereich: 470 - 866 MHz; Konstruktionsprinzip: aktive Richtantenne; Funktion: Empfangsantenne; Einstellen der Verstärkung: bypass(-3dB),5,10,15dB Verstärkung: -6dB ohne Fremdspeisung mehrfarbige LED-Anzeige der Verstärkung OIP3: mind. 32dBm Betriebsspannung: 9-15V Stromaufnahme: 160 - 100mA Impedanz: 50 Ohm; HF-Anschluss: BNC; Montageanschluß: 3/8"- und 5/8?- Stativgewinde; Maße: 329 x 322 x 24 mm; Gewicht: ca. 620g

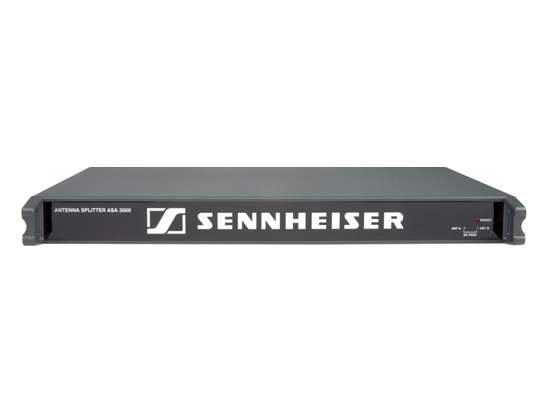

Aktiver Antennensplitter 2 x 1:8 zum Aufbau von Mehrkanalanlagen mit bis zu 16 Strecken (8 x EM 3031, 8 x EM 3032 oder 8 x EM 3532). Mit seinen Breitband Eingangsmodulen ist er universell im gesamten UHF Frequenzbereich einsetzbar. Alternativ kann der Frequenzbereich durch wechselbare selektive Eingangsmodule eingeengt werden. Merkmale * Aktiver Splitter * Breitband Eingangsmodule * Optional selektive Eingangsmodule * Speisung von externen Antennenboostern * Robustes 19 '' Gehäuse passend zu den Empfängern der 3000er Serie Technische Daten HF-Frequenzbereich 470 ..... 870 MHz Durchgangsdämpfung 0 dB Nennimpedanz 50 Ohm HF-Eingangsanschluß BNC Bemerkung Booster Feed: 12 V, 200 mA Netzspannung 100 - 240 V Netzfrequenz 50 - 60 Hz Abmessungen 19 ??, 1U Gewicht ca. 3 kg
Der AB 4 is ein filternder, integrierter Antennenverstärker mit BNC-Anschlüssen. Er verstärkt das eingehende Singal um typisch 12dB und verhindert so Signalverluste bei langen Kabeln. Der AB 4 ist vollkompatibel mit allen evolution wireless Systemen. Zusätzlich sind die Filter des AB 4 auf Frequenzen bis 88 Mhz erweitert worden. Features Verstärkt das Antennensingal um typ 12dB Keine gesonderte Stromversorgung nötig Kompaktes Metallgehäuse Verstärkt Singal um typ. 12dB Keine gesonderte Stromversorgung nötig Kompaktes Metallgehäuse Dimensions 12,5 x 8,2 x 2,6 cm Weight 184g
Mit der Antenne für die Wandmontage AWM 2 können die Antennen ? optimal positioniert und nahezu unsichtbar ? abgesetzt vom Empfänger montiert werden (z. B. wenn der Empfänger unsichtbar positioniert werden muss oder der Empfängerstandort nicht der optimale Antennenstandort ist). Die AWM 2 kann einfach auf einem Mikrofonstativ befestigt oder fest an der Wand installiert werden. * Unauffällige Antennenwand- oder Antennenstativmontage * Robustes Metallgehäuse Technische Daten: Bemerkung * Befestigung der Antennen: 3/8?-Innengewinde auf der Unterseite für die Befestigung auf einem Mikrofonstativ sowie zwei 9-mm-Montagelöcher auf der Rückseite für die Wandmontage.
Der AB 4 is ein filternder, integrierter Antennenverstärker mit BNC-Anschlüssen. Er verstärkt das eingehende Singal um typisch 12dB und verhindert so Signalverluste bei langen Kabeln. Der AB 4 ist vollkompatibel mit allen evolution wireless Systemen. Zusätzlich sind die Filter des AB 4 auf Frequenzen bis 88 Mhz erweitert worden. Features Verstärkt das Antennensingal um typ 12dB Keine gesonderte Stromversorgung nötig Kompaktes Metallgehäuse Verstärkt Singal um typ. 12dB Keine gesonderte Stromversorgung nötig Kompaktes Metallgehäuse Dimensions 12,5 x 8,2 x 2,6 cm Weight 184g

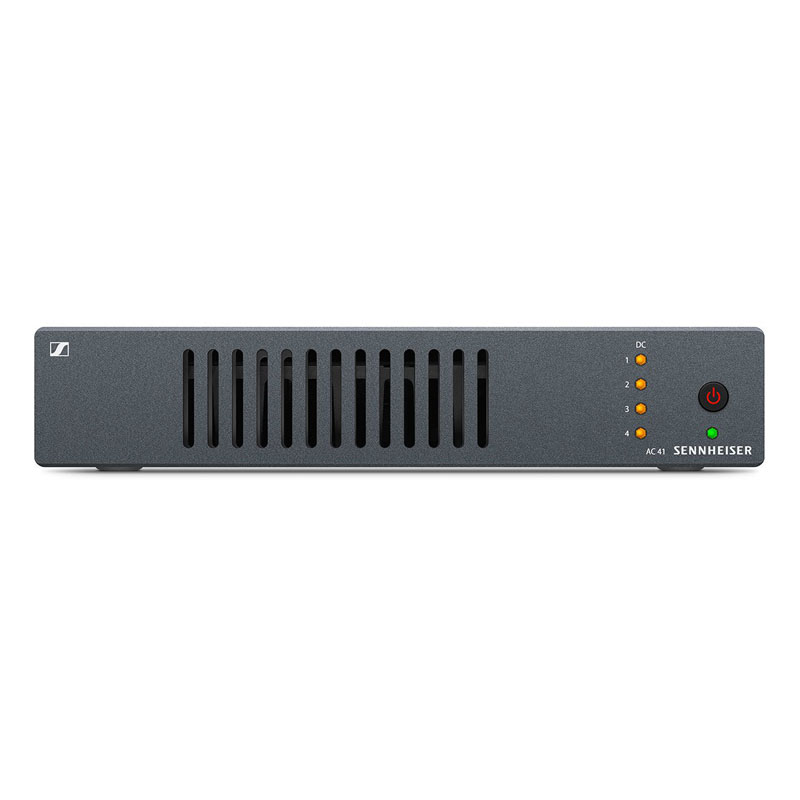

Aktiver Antennen-Kombiner für evolution wireless G4 Systeme. Der AC 41 betreibt bis zu vier Stereosender der ew-Serie mit einer gemeinsamen Antenne. Die Spannungsversorgung der SR IEM G4 Sender erfolgt vom Netzteil NT 3-1 (im Lieferumfang des SR IEM G4) über die BNC-Kabel und macht somit den Einsatz zusätzlicher Netzteile obsolet. Merkmale: Bis zu 4 Wireless Stereosender mit einer Antenne verwenden Spannungsversorgung der SR IEM G4 Sender vom Netzteil über die BNC-Kabel, keine weiteren Netzteile erforderlich Kompatibel mit G3 und G4 Systemen Lieferumfang: 1x Aktiver Antennen-Combiner (470-870 MHz EU & UK / 470 - 608 MHz US) 1x NT 3-1 Netzteil mit jeweils einem EU-, UK-, US-Adaptern 4x BNC Antennen-Kabel Technische Daten: Frequenzbereich 470 - 870 MHz 470 - 608 MHz Impedanz 50 ? Abmessungen ca. 212 x 168 x 43 mm Gewicht ca. 1470 g Leistungsaufnahme max. 3.4 A (with connected transmitters) Temperaturbereich (Lagerung) -20 °C bis +70 °C (-4 °F bis 158 °F) Temperaturbereich (Betrieb) -10 °C bis +55 °C (14 °F bis 131 °F) Stromversorgung 13.8 V DC (with tabletop power supply unit NT 3-1) 11.4 V DC (protected against reverse supply), 350 mA HF-Eingang max. 30 mW per input Durchgangsdämpfung 0 dB (±1 dB) Relative Luftfeuchtigkeit Betrieb 5 to 95 %

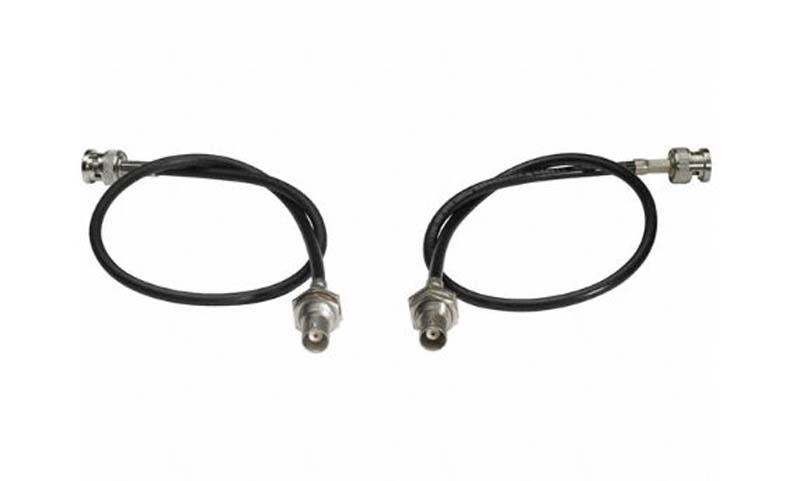

Verlängerungskabel und BNC-Buchse zur Frontmontage eines Antennenpaars
